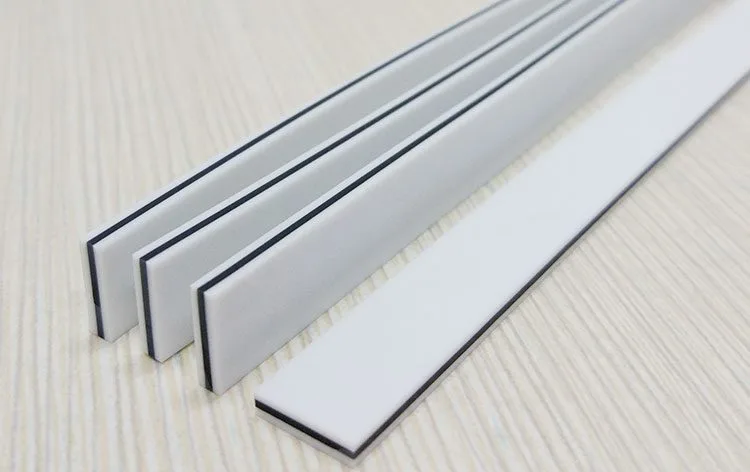

ตัวเชื่อมต่อแถบม้าลายประเภท YCD ได้รับการรองรับโดยฉนวนยางซิลิโคนทั้งสองด้านของชั้นที่เป็นสื่อกระแสไฟฟ้าอย่างสมบูรณ์ ซึ่งสามารถตอบสนองการใช้งานที่มีข้อกำหนดด้านฉนวนที่ต้องการ
ในเวลาเดียวกัน เนื่องจากชั้นฉนวนมีความอ่อนกว่าชั้นที่นำไฟฟ้าได้เต็มที่ จึงสามารถบรรลุประสิทธิภาพการสัมผัสที่ดีในการใช้งานจริงโดยใช้แรงอัดเพียงเล็กน้อย
ซับฉนวนขั้วต่อยางนำไฟฟ้าชนิด YCD เป็นสีธรรมชาติของซิลิโคน (โปร่งใส) นอกจากนี้ยังสามารถทำตามความต้องการของสีขาว สีเขียว และสีอื่น ๆ
โครงสร้างของประเภท YCS และประเภท YCD นั้นโดยพื้นฐานจะเหมือนกัน แต่ซับฉนวนของประเภท YCS มีเพียงด้านเดียว ในขณะที่ซับฉนวนของประเภท YCD นั้นมีสองด้าน
เพื่อให้แน่ใจว่าขั้วต่อยางที่เป็นสื่อกระแสไฟฟ้าถูกสร้างขึ้นอย่างถูกต้อง รูปแบบการตั้งชื่อมีดังนี้:
ความยืดหยุ่นที่เหนือกว่าของตัวเชื่อมต่อแถบม้าลายสามารถหลีกเลี่ยงความเสี่ยงในการสัมผัสกับส่วนประกอบได้ดีเนื่องจากการเสียรูปตามอายุและการตกหล่นของชิ้นส่วนโครงสร้างโดยไม่ตั้งใจในระหว่างการใช้อุปกรณ์อิเล็กทรอนิกส์ แต่ด้วยการเสียรูปของชิ้นส่วนโครงสร้างและการเปลี่ยนแปลงของแรงอัด อัตราส่วนการบีบอัดและความต้านทานของตัวเชื่อมต่อยางนำไฟฟ้าก็จะเปลี่ยนไปเช่นกัน และจำเป็นต้องพิจารณาอย่างเต็มที่เมื่อตั้งค่าชิ้นส่วนโครงสร้างและตัวเชื่อมต่อแถบม้าลาย ดังนี้:
ร่องฟัน: YCD 10×5× 2.5มม. CW0.8
ความสัมพันธ์ระหว่างแรงอัดและอัตราส่วนกำลังอัด
อัตราส่วนความต้านทานต่อการบีบอัด
R = ค่าความต้านทาน (Ω)
CW = ความกว้างของสื่อไฟฟ้า (มม.)
L = ความยาวสื่อกระแสไฟฟ้า (มม.)
H = ความสูงนำไฟฟ้า (มม.)
ρ = ความต้านทานต่อปริมาตร (Ω·cm)
กระบวนการทดสอบควรรักษาอัตราส่วนกำลังอัดไว้ที่ >5% เพื่อให้ได้ผลการทดสอบที่แม่นยำ
F = แรงอัด (g)
D = อัตราการบีบอัด D = (H-H1) ۞ H
E0 = โมดูลัสชั้นตัวนำไฟฟ้าเต็มที่ของความยืดหยุ่น 3.5MPa
E1 = โมดูลัสความยืดหยุ่นของฉนวน 1.1MPa
H = ความสูงของขั้วต่อยางนำไฟฟ้า (มม.)
W = ความกว้างของขั้วต่อยางนำไฟฟ้า (มม.)
CW = ความกว้างของชั้นสื่อไฟฟ้าเต็มที่ (มม.)
W1 = ความกว้างของฉนวน (มม.) W2 = W-W1
L = ความยาวขั้วต่อยางนำไฟฟ้า (มม.)
มาตรฐานการดำเนินงาน: GB2439, GB/T528
| โครงการ | ค่าข้อมูลจำเพาะ | ||
| วัสดุ | ชั้นสื่อกระแสไฟฟ้า | ฉนวนซับใน | |
| ยางซิลิโคนนำไฟฟ้า | ซิลิสติก | ||
| กิจวัตรประจำวัน | ความต้านทานต่ำ | กิจวัตรประจำวัน | |
| ความแข็ง(A) | 65±5 | 70±5 | 30±5 |
| ความต้านทานต่อปริมาตร (Ω·cm) | <6 | <3 | >1012 |
| ความต้านทานแรงดึง (mPa) | >4 | >5 | >4 |
| การยืดตัว (%) | >100 | >150 | >300 |
| แรงฉีกขาด (N/mm) | >8 | >12 | >12 |
| สี | สีดำ | โปร่งใส/ขาว | |
| อุณหภูมิในการทำงาน | ความชื้นในการทำงาน (%) 25 ℃ | กระแสไฟสูงสุดที่ใช้ (mA/mm2) | |
| ขั้นต่ำ | แม็กซิมัน | ||
| -50 | 150 | 85 | 2.5 |
