ขั้วต่อยางนำไฟฟ้าชนิด YP

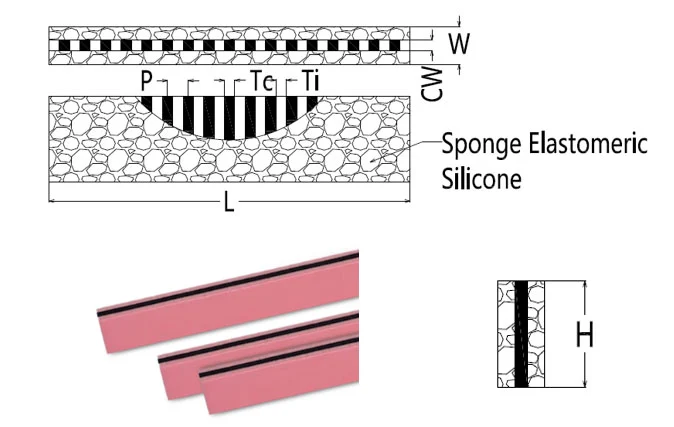

ตัวเชื่อมต่อหัวม้าลายประเภท YP ได้รับการรองรับโดยชั้นซิลิโคนฉนวนโฟมฟองน้ำที่ทั้งสองด้านของชั้นม้าลาย เพื่อตอบสนองการใช้งานอื่นๆ ที่ฉนวนเป็นสิ่งสำคัญ ในเวลาเดียวกัน ชั้นโฟมมีความนุ่มมาก ดังนั้นในการใช้งานจริงจึงต้องใช้แรงอัดเพียงเล็กน้อยเท่านั้นเพื่อให้ได้ประสิทธิภาพการสัมผัสที่ดี

แบบแผนการตั้งชื่อตัวเชื่อมต่อ Zebra

เพื่อให้แน่ใจว่าขั้วต่อม้าลายถูกสร้างขึ้นอย่างถูกต้อง ข้อมูลจำเพาะของการตั้งชื่อมีดังนี้:

โหลดความสัมพันธ์และเส้นโค้งล่วงหน้า

ความยืดหยุ่นที่เหนือกว่าของตัวเชื่อมต่อยางนำไฟฟ้าสามารถหลีกเลี่ยงความเสี่ยงในการสัมผัสกับส่วนประกอบได้ดีเนื่องจากการเสียรูปตามอายุและการตกหล่นของชิ้นส่วนโครงสร้างโดยไม่ตั้งใจในระหว่างการใช้อุปกรณ์อิเล็กทรอนิกส์ แต่ด้วยการเสียรูปของชิ้นส่วนโครงสร้างและการเปลี่ยนแปลงแรงอัด อัตราส่วนการบีบอัดและความต้านทานของตัวเชื่อมต่อยางนำไฟฟ้าก็จะเปลี่ยนไปเช่นกัน และจำเป็นต้องพิจารณาอย่างเต็มที่เมื่อตั้งค่าชิ้นส่วนโครงสร้างและตัวเชื่อมต่อยางนำไฟฟ้า ดังนี้:

ร่องฟัน: YP P0.1 10×5×2.5มม. CW0.8

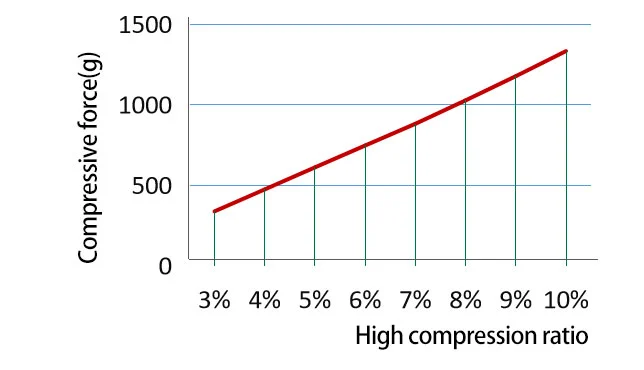

ความสัมพันธ์ระหว่างแรงอัดและอัตราส่วนกำลังอัด

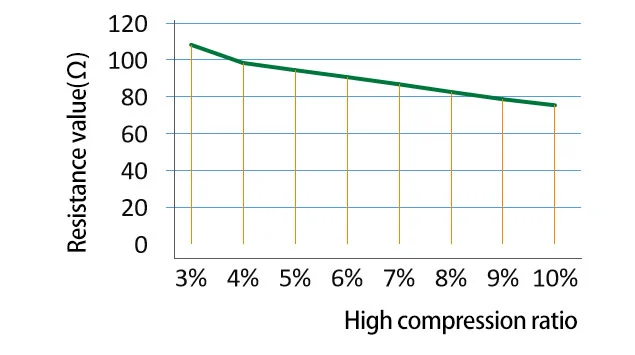

อัตราส่วนความต้านทานต่อการบีบอัด

การคำนวณความต้านทานของขั้วต่อยางที่เป็นสื่อกระแสไฟฟ้าสามารถอ้างอิงได้จากสูตรต่อไปนี้:

R = ค่าความต้านทาน (Ω)
CW = ความกว้างของสื่อไฟฟ้า (มม.)
L = ความยาวสื่อกระแสไฟฟ้า (มม.)
H = ความสูงนำไฟฟ้า (มม.)
ρ = ความต้านทานต่อปริมาตร (Ω·cm)

ควรรักษากระบวนการทดสอบ > อัตราการบีบอัด 10% เพื่อให้ได้ผลการทดสอบที่แม่นยำ

การคำนวณแรงอัดของขั้วต่อยางนำไฟฟ้าสามารถคำนวณได้โดยอ้างอิงตามสูตรต่อไปนี้:

F = แรงกด (ก.)
D = อัตราการบีบอัด D = (H-H1) ۞ H
E0 = โมดูลัสความยืดหยุ่นของชั้นม้าลาย 3.5MPa
E1 = โมดูลัสความยืดหยุ่นของไลเนอร์ฉนวน 1.7MPa
H = ความสูงของขั้วต่อยางนำไฟฟ้า (มม.)
W = ความกว้างของขั้วต่อยางนำไฟฟ้า (มม.)
CW = ความกว้างของชั้นม้าลาย (มม.)
W1 = ความกว้างของฉนวน (มม.) W2 = W-W1
L = ความยาวขั้วต่อยางนำไฟฟ้า (มม.)

ข้อมูลโครงสร้างและสมรรถนะทางไฟฟ้า

มาตรฐานการดำเนินงาน: GB2439, GB/T528

ข้อมูลสภาพแวดล้อมการทำงาน
