ขั้วต่อยางนำไฟฟ้าชนิด YS

ขั้วต่อยางนำไฟฟ้าชนิด YS ได้รับการรองรับโดยฉนวนยางซิลิโคนทั้งสองด้านของชั้นม้าลายเพื่อตอบสนองการใช้งานที่มีข้อกำหนดด้านฉนวน ในเวลาเดียวกัน เนื่องจากชั้นฉนวนมีความอ่อนกว่าชั้นม้าลาย จึงสามารถบรรลุประสิทธิภาพการสัมผัสที่ดีในการใช้งานจริงโดยใช้แรงอัดเพียงเล็กน้อย
ซับฉนวนขั้วต่อยางนำไฟฟ้าชนิด YS เป็นสีธรรมชาติของซิลิโคน (โปร่งใส) นอกจากนี้ยังสามารถทำตามความต้องการของสีขาว สีเขียว และสีอื่น ๆ

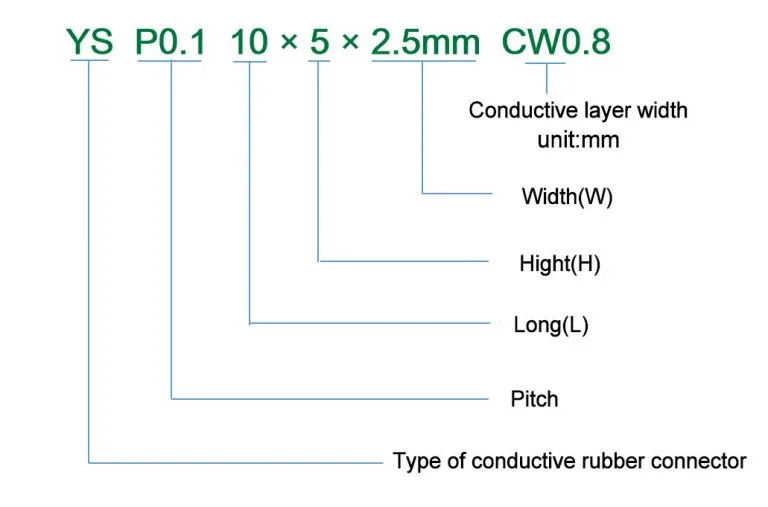

แบบแผนการตั้งชื่อ

เพื่อให้แน่ใจว่าขั้วต่อยางที่เป็นสื่อกระแสไฟฟ้าถูกสร้างขึ้นอย่างถูกต้อง รูปแบบการตั้งชื่อมีดังนี้:

โหลดความสัมพันธ์และเส้นโค้งล่วงหน้า

ความยืดหยุ่นที่เหนือกว่าของตัวเชื่อมต่อยางนำไฟฟ้าสามารถหลีกเลี่ยงความเสี่ยงในการสัมผัสกับส่วนประกอบได้ดีเนื่องจากการเสียรูปตามอายุและการตกหล่นของชิ้นส่วนโครงสร้างโดยไม่ตั้งใจในระหว่างการใช้อุปกรณ์อิเล็กทรอนิกส์ แต่ด้วยการเสียรูปของชิ้นส่วนโครงสร้างและการเปลี่ยนแปลงแรงอัด อัตราส่วนการบีบอัดและความต้านทานของตัวเชื่อมต่อยางนำไฟฟ้าก็จะเปลี่ยนไปเช่นกัน และจำเป็นต้องพิจารณาอย่างเต็มที่เมื่อตั้งค่าชิ้นส่วนโครงสร้างและตัวเชื่อมต่อยางนำไฟฟ้า ดังนี้:

เส้นโค้ง: YS P0.1 10×5×2.5มม. CW0.8

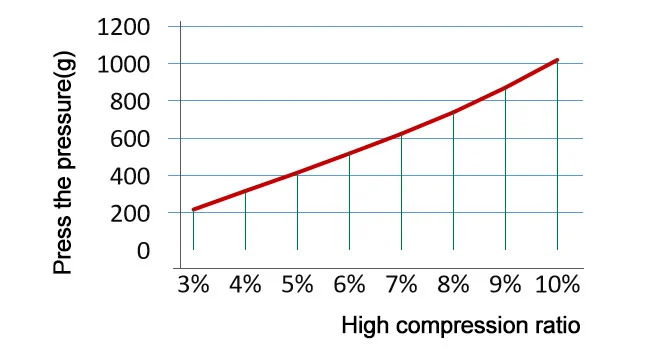

ความสัมพันธ์ระหว่างแรงอัดและอัตราส่วนกำลังอัด

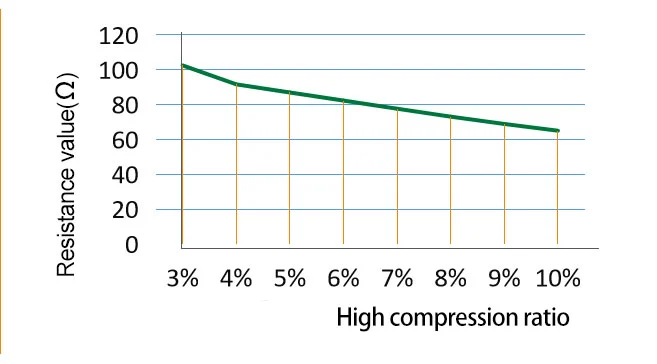

อัตราส่วนความต้านทานต่อการบีบอัด

การคำนวณความต้านทานของขั้วต่อยางที่เป็นสื่อกระแสไฟฟ้าสามารถอ้างอิงได้จากสูตรต่อไปนี้:

R = ค่าความต้านทาน (Ω)
CW = ความกว้างของสื่อไฟฟ้า (มม.)
L = ความยาวสื่อกระแสไฟฟ้า (มม.)
H = ความสูงนำไฟฟ้า (มม.)
ρ = ความต้านทานต่อปริมาตร (Ω·cm)

กระบวนการทดสอบควรรักษาอัตราส่วนกำลังอัดไว้ที่ >5% เพื่อให้ได้ผลการทดสอบที่แม่นยำ

การคำนวณแรงอัดของขั้วต่อยางนำไฟฟ้าสามารถคำนวณได้โดยอ้างอิงตามสูตรต่อไปนี้:

F = แรงอัด (g)
D = อัตราการบีบอัด D = (H-H1) ۞ H
E0 = โมดูลัสชั้นตัวนำไฟฟ้าเต็มที่ของความยืดหยุ่น 3.5MPa
E1 = โมดูลัสความยืดหยุ่นของฉนวน 1.1MPa
H = ความสูงของขั้วต่อยางนำไฟฟ้า (มม.)
W = ความกว้างของขั้วต่อยางนำไฟฟ้า (มม.)
CW = ความกว้างของชั้นสื่อไฟฟ้าเต็มที่ (มม.)
W1 = ความกว้างของฉนวน (มม.) W2= W-W1
L = ความยาวขั้วต่อยางนำไฟฟ้า (มม.)

ข้อมูลโครงสร้างและสมรรถนะทางไฟฟ้า

มาตรฐานการดำเนินงาน: GB2439, GB/T528

ข้อมูลสภาพแวดล้อมการทำงาน
